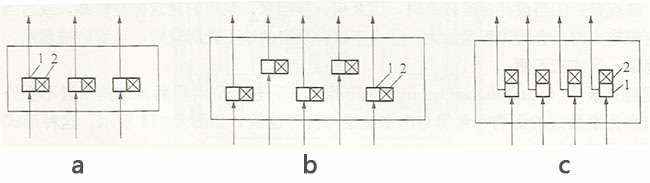

按水泵的類型及數量，一般有下列三種布置方式。如圖所示：
(a)—列式布置雙列交錯式布置平行一列式布置
1-水泵 2-電動機
1、一列式布置
各機組軸線位于一條直線上，如圖所示。這種布置方式的優點是簡單、整齊、泵房跨度小，既適用于臥式機組，也適用于立式機組。缺點是當機組數目太多時會增加泵房長度，前池及進水池也會相應加寬。
2、雙列交錯式布置
將機組排成兩列，而且相互交錯布置，如圖8-13(b)所示。這種布置方式可以充分利用泵房的平面尺寸，其優點是縮短了泵房長度和前池、進水池的寬度，缺點是增加了跨度，泵房?jī)?nèi)部顯得比較零亂，管理操作不便。當機組數目較多時，或者在深挖方中建站，為了減少工程量，可以采用這種布置方式，值得注意的是，采用這種布置形式時，有時需將部分水泵的軸調向，即將聯軸器由泵軸的一端移到另一端。這種調向工作，一般在水泵廠進行。因此，在訂貨時須***加以說明。
3、平行一列式布置
各機組軸線互相平行的布置方式，如圖8-13(c)所示。這種布fL方式與一列式布置相比，機組間距較少，相應地減小了泵房長度及前池寬度，但泵房的寬雯較大。采用單吸式離心泵或混流泵的泵房都可采用。
