混流泵的揚程是指水泵能夠揚水的高度，通常以符號H來表示，其單位為米。混流泵的揚程以葉輪中心線為基準，分由兩部分組成。從水泵葉輪中心線至水源水面的垂直高度，即水泵能把水吸上來的高度，叫做吸水揚程，簡稱吸程;從水泵葉輪中心線至出水池水面的垂直高度，即水泵能把水壓上去的高度，叫做壓水揚程，簡稱壓程。

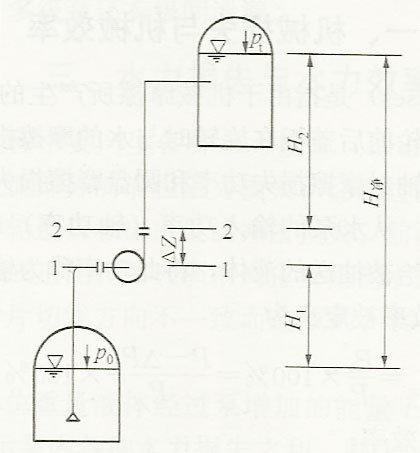

如混流泵裝置示意圖所示，水泵從下容器向上容器供水，試用下面兩組參數分別表示水泵的揚程。

(1)水泵出口法蘭處壓力計讀數Md(m)，水泵進口法蘭處真空表讀數Vs(m)，表距AZ(m),水泵進出口法蘭處速度％、t;2(m/s);

(2)壓力p。、pt(N/m2),幾何高度汗、H2、AZ(m),進水管路和出水管路的水頭損失hi、A2(m)；

【解】令水泵進出口處的壓力和大氣壓分別為p1、p2和p3，單位為Pa。
